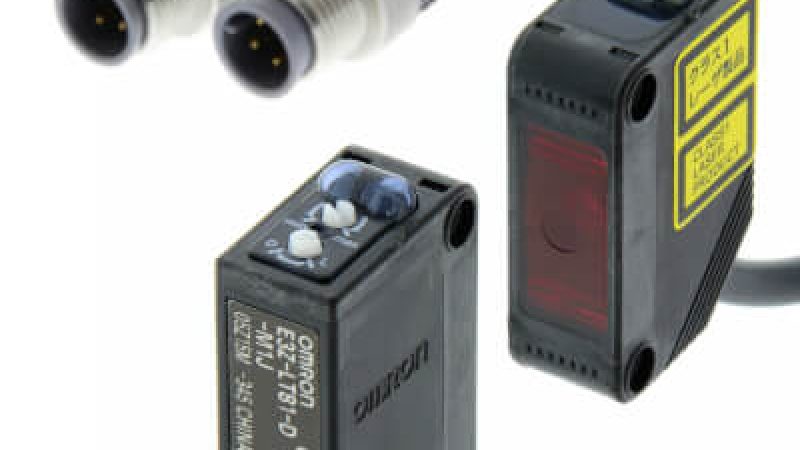

Omron E3Z-LR86
Поделится:

Компактный фотоэлектрический датчик с лазерным источником света Датчик E3Z LASER в компактном пластмассовом корпусе использует лазерный источник видимого света для решения задач точного позиционирования и обнаружения.
• Лазерный свет видимого спектра для точного позиционирования и обнаружения объектов небольшого размера
• Светодиод высокой мощности для обеспечения функционального резерва

Преимущества

Датчики на пересечение луча и отражение луча от рефлектора.

• Конструкция оптической части обеспечивает максимальную дальность распространения лазерных лучей. Лазерные лучи красного цвета (класс 1) могут быть с высокой точностью отъюстированы по заданному положению.
• Функциональный резерв номинальной дистанции измерения в 60 м обеспечивает достаточный запас для надежной работы датчиков с пересечением луча в условиях высокой запыленности.

E3Z

Надежное обнаружение объектов небольшого размера и узких зазоров с помощью луча малого диаметра
• Модели с пересечением луча и отражением луча от отражателя используют пятно диаметром 5 мм (типичный размер пятна на расстоянии 3 м), что обеспечивает обнаружение объектов малого размера на больших дистанциях.
• Дистанция измерения для моделей с отражением луча от отражателя составляет 15 м (при использовании отражателя модели E39-R1S). Это наибольшая дистанция среди аналогичных устройств.

E3Z пересечение объекта

Модели BGS (подавление влияния дальнего фона)
Дальнее обнаружение на расстоянии 300 мм (на белой бумаге).

E3Z обнаружение бумаги

Малое количество черно/белых ошибок при работе со смешанными цветами
Ошибки черное/белое составляют всего 5%, что обеспечивает высокую стабильность обнаружения и работы датчиков.

E3Z обнаружение ошибок

Простое обнаружение небольших изделий и минимальной разницы уровней с помощью пятна малого размера.
Высокая стабильность обнаружения с исключением влияния блестящего фона.
Модели BGS используют пятно диаметром 0,5 мм (типичный размер пятна на расстоянии 300 мм).
Использование гистерезиса всего лишь 5% обеспечивает обнаружение даже крайне незначительных различий.
В качестве стандартных моделей для контроля быстродвижущихся объектов применяются модели с временем срабатывания 0,5 мс (E3Z-LL@3/@8).

E3Z обнаружение небольших изделий

Применение передовых оптических технологий в датчиках E3Z Laser
Предусмотрена возможность исключения отклонения луча от заданного направления и свободная регулировка диаметра пятна. Это обеспечивается применением технологии высокоточной юстировки на основе модуляризации линз лазерного датчика и излучателя.
Положение линз можно регулировать линейно (заявка на патент подана).

передовые оптические технологии в датчиках E3Z Laser

Диаграмма направленности лазера
Точная регулировка линзы излучателя в вертикальном, горизонтальном и осевом направлениях обеспечивает юстировку с минимальным отклонением от заданного направления (до ±1 градуса).

Технические характеристики

Тип напряженияDC (постоян.)
Категория безопасности согл. IEC 61496-11
Протокол интерфейса для связи по обеспечению
безопасности
Прочее
Материал оптической поверхностиПластик
Тип подключенияКоннектор М8
Класс безопасности электрооборудованияКласс безопасности 0
Материал корпусаПластик
Степень защиты (IP)IP67
Класс защиты лазераНет (без)
Тип переключающего (коммутационного) выходаPNP
Способ настройкиРучная настройка
Категория взрывобезопасности по пылиНет (без)
Тип функционал. переключателейНормально открытый (НО)
контакт
Функция переключенияПереключение при освещении/затемнении
Тип светаЛазерный светодиод, красный свет
Категория взрывобезопасности по газуНет (без)
Конструкция корпусаСтандартная конструкция
Время срабатывания1 мс
Макс. выход. ток300 мА
Количество полупроводниковых выходов с сигнальными функциями1.000
Аналог. выход 0…10 Внет
Количество полупроводниковых выходов с защитой0
Количество защищённых контактов с потенциалом0

Размеры для монтажа

Omron E3Z-LR86 размеры для мантажа
