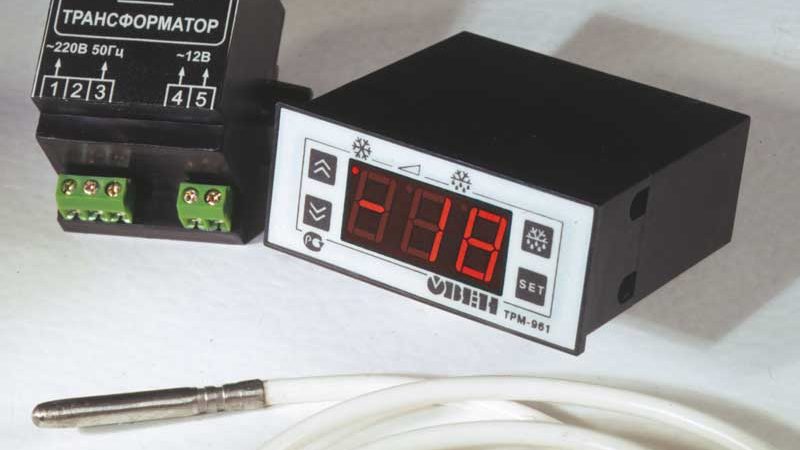

ТРМ961 руководство по эксплуатации блок управления холодильными, машинами.
Назначение
- Блок управления ТРМ961, далее «прибор», предназначен для контроля и регулирования температур в средне- и низкотемпературных стационарных холодильных установках. Прибор измеряет температуру при помощи РТС-датчика («Positive Temperature Coefficient»). Для поддержания температуры ТРМ961 управляет работой компрессора.
- Имеет возможность подключения аварийной сигнализации.
- Параметры регулирования задаются пользователем при помощи кнопок и сохраняются при отключении питания.
Технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания | 12 В |
| Допустимое отклонение напряжения питания | -15…+10 % |
| Потребляемая мощность, не более | З ВА |
| Абсолютная погрешность измерения температуры | ±2 °С |
| Диапазон поддержания температуры | -50…+50 °С |
| Ток в сети управления компрессором, макс/номинал. | 3/1 при напряжении 250 В переменного тока (соs > 0,4) |
| Ток в сети управления аварийным сигналом, макс/номинал | 3/1 при напряжении 250 В переменного тока (соs > 0,4) |
| Количество разрядов индикации | 3 |
| Время измерения температуры, не более | 1 сек |
| Степень защиты корпуса | IP20 |
| Класс защиты от поражения электрическим током | 0 |
| Габаритные размеры прибора | 74x32x70 мм |
Устройство
Примечание:
Прибор выпускается в корпусе щитового крепления типа ЩЗ.
Рисунки над цифровым индикатором используются как светодиоды состояния:
 | постоянной засветкой сигнализирует о включении компрессора, мигающей – о включении задержки запуска компрессора; |
 | постоянной засветкой сигнализирует о включении режима «Набор холода», мигающей – о задержке оттайки после окончания набора холода; |
 | постоянной засветкой сигнализирует о включении оттайки. |
- Нажатие и удержание кнопки
- Кнопка
- Кнопка
- Кнопка
- Трёхразрядный цифровой индикатор в режиме «Термостат» – используется для вывода измеренного значения температуры и диагностических сообщений. В режиме «Программирование» – показывает программируемый параметр или его значение.
Функциональная схема прибора
Подключение и свойства датчика температуры
Ко входу ТРМ961 подключается Positive Temperature Coefficient (PTC) датчик для измерения температуры в камере. Подключение датчика осуществляется по двухпроводной схеме.
В качестве датчиков используются полупроводниковые терморезисторы с положительным температурным коэффициентом (около 0,77 % / °С) и номинальным сопротивлением 1000 Ом при t = 25 °С.
Датчик подсоединяется по двухпроводной линии длиной не более 1,0 м. При увеличении длины соединения необходимо применять компенсационный провод.
Работы по подключению и отсоединению датчиков производить только при отключенном питании прибора.
Чувствительный элемент датчика находится внутри защитной металлической гильзы, герметично соединенной с силиконовой оболочкой соединительного кабеля.
Монтаж прибора
Список возможных ошибок
| Сообщение | Причина |
| Er1 | Отказ датчика термостата |
| ErL | Переохлаждение продукта в камере |
| ErH | Перегрев продукта в камере |
| ErC | Ошибка данных в памяти |
Программирование
- В приборе предусмотрено программирование прибора на двух уровнях:
- уровень пользователя, на котором изменяют контрольную точку (уставку);
- уровень изменения всех параметров прибора (кроме уставки).
- Полный список параметров приведен в Приложении В.
- Если ни одна из кнопок не нажата в течение 20 сек, прибор переключается в режим изменения параметров и далее, через 20 сек — в режим РАБОТА. В этом случае изменения, сделанные в параметре, из которого произошел выход, не будут внесены в энергонезависимую память прибора.
- Кнопка
Уровень пользователя
- Для изменения контрольной точки (уставки) кратковременно нажмите кнопку
- Используя кнопки
Режим изменения всех параметров
- Нажмите и удерживайте кнопку
- Кнопками
- Если код установлен правильно, то доступ к параметрам прибора происходит при нажатии на кнопку
- Нажмите кнопку
- После выбора требуемого параметра кнопками
- Для выхода из режима программирования выберите параметр «OUT» и нажмите кнопку
Восстановление заводских параметров
- Нажмите и удерживайте кнопку
- Кнопками
- При отпускании кнопки
Габаритные и установочные размеры
Схема подключения прибора
Программируемые параметры прибора
| Обоз. | Название | Допуст. значения | Комментарии | Завод. установка |
Параметры режима «Термостат»
| SP | Контрольная точка (Set Point) | LSE…HSE | [град.] | +3 |
| LSE | Минимум контрольной точки | -50…+50 | [град.] | -25 |
| HSE | Максимум контрольной точки | -50…+50 | [град.] | +10 |
| diF | Дифференциал | 1…+50 | [град.] | 2 |
| dCT | Способ отсчета времени между оттайками | 0-1 | По времени (dit) Digifrost | 0 |
| dit | Интервал между оттайками | 1…99 | [ч] | 6 |
| CdP | Задержка запуска компрессора | 0…30 | 3 | |
| Con | Время работы компрессора | 15 | ||
| без датчика при аварии | 0…120 | [мин] | ||
| CoF | Время останова копрессора без датчика при аварии | 0…120 | [мин] | 10 |
| ot | Калибровка датчика камеры | -12…+12 | [град.] | 0 |
Параметры режима «Набор холода»
| CCt | Время набора холода | 1…24 | [ч] | 6 |
| dAF | Время задержки оттайки после набора холода | 0…120 | [мин] | 30 |
Параметры режима «Тревога»
| ALC | Способ отсчета порогов LAL и HAL для включения режима тревоги | 0-1 | Пороги отсч. от SP Пороги – абс. знач. LAL и HAL | 0 |
| LAL | Тревога при переохлаждении | -50…+50 | [град.] | -10 |
| HAL | Тревога при перегреве | -50…+50 | [град.] | +10 |
| ALd | Задержка тревоги | 0…120 | [мин] | 60 |
| dAo | Задержка тревоги при запуске | 0…12 | [ч] | 4 |
Параметры оттайки
| dPo | Время до начала первой | 0 | 30с | 2 |
| оттайки после запуска | 1 | Значение dit | ||
| ddL | Параметр, выводимый на индикатор во время оттайки | 0 1 2 3 | Реал. темпер. Темп. в начале оттайки Значение SP Заставка dEF | 0 |
| dEt | Время оттайки | 1…120 | [мин] | 30 |
Скачать полную документацию.
