Чем отличается звезда от треугольника в асинхронном электродвигателе?

Введение

Асинхронный электродвигатель является одним из наиболее широко используемых типов электродвигателей в промышленности и бытовой технике. Он работает на принципе электромагнитной индукции, когда ток в обмотках статора создает вращающееся магнитное поле, которое индуцирует ток в обмотках ротора, заставляя его вращаться.

Основными преимуществами асинхронных двигателей являются их простота конструкции, надежность и относительно низкая стоимость. Эти двигатели могут работать в широком диапазоне нагрузок и условий эксплуатации, что делает их незаменимыми в самых разных областях, от небольших бытовых приборов до мощных промышленных установок.

Однако для оптимальной работы асинхронного электродвигателя важно правильно выбрать схему подключения обмоток статора. Существует два основных типа схем подключения — «звезда» (Y) и «треугольник» (Δ). Каждая из этих схем имеет свои особенности, которые влияют на электрические параметры двигателя, его пусковые характеристики, эффективность и надежность.

Схема подключения треугольник

Подключение в клеммной колодке

Принцип работы

Принцип работы схемы «треугольник» в асинхронном электродвигателе заключается в особом способе подключения его обмоток статора. В этой конфигурации каждая из трех фазных обмоток соединяется так, что конец одной обмотки подключается к началу следующей, образуя замкнутый контур, напоминающий форму треугольника. Фазные проводники сети подключаются к узловым точкам этого треугольника, то есть к местам соединения обмоток.

При таком подключении на каждую обмотку статора подается линейное напряжение сети. Например, если линейное напряжение составляет 400 В, то именно это напряжение будет приложено к каждой обмотке. Это отличается от схемы «звезда», где на обмотки подается фазное напряжение, которое меньше линейного в √3 раза (примерно 230 В при линейном напряжении 400 В).

Благодаря более высокому напряжению на обмотках, двигатель в схеме «треугольник» способен развивать больший электромагнитный момент и, следовательно, большую мощность. Это особенно важно при запуске и работе с нагрузками, требующими повышенного момента, например, в тяжелой промышленности или при приводе механизмов с большим инерционным сопротивлением.

Однако стоит учитывать, что при таком подключении пусковые токи двигателя значительно выше, чем при подключении по схеме «звезда». Это может привести к перегрузке электрической сети и вызвать срабатывание защитных устройств. Поэтому в практических схемах часто используется комбинированный метод: двигатель запускается в режиме «звезда» для снижения пусковых токов, а после набора необходимой скорости переключается на режим «треугольник» для работы на полной мощности.

Схема «треугольник» требует внимательного подхода к выбору оборудования и настройке системы управления, поскольку повышенные токи и напряжения могут привести к перегреву обмоток и сокращению срока службы двигателя. Правильное применение этой схемы позволяет эффективно использовать потенциал асинхронного электродвигателя, обеспечивая оптимальное соотношение между мощностью, моментом и надежностью работы в различных эксплуатационных условиях.

Характеристики и параметры

• Напряжение на обмотках: равно фазному напряжению сети.
• Ток в обмотках: выше, чем в схеме «звезда».
• Пусковой момент: выше, чем в схеме «звезда».
• Мощность двигателя: выше, чем при подключении по схеме «звезда».

Преимущества и недостатки

Преимущества:

• Высокий пусковой момент: Подходит для схем с высоким моментом инерции или где требуется мгновенная большая мощность.
• Более высокая мощность: Обеспечивает большую мощность двигателя по сравнению со схемой «звезда» при одинаковом напряжении.

Недостатки:

• Высокие пусковые токи: Могут вызвать значительные колебания напряжения в сети, что требует использования более мощных пусковых устройств.
• Жесткий запуск: Может приводить к большим механическим напряжениям на компоненты двигателя, сокращая срок их службы.

Типичные области применения

• Тяжелые механизмы: Насосы, компрессоры, дробилки и другое оборудование, требующее высокого пускового момента.
• Промышленные установки: Схемы, где высокая мощность и жесткий запуск не являются критичными факторами.
• Средние и тяжелые нагрузки: Системы, где важна высокая мощность и надежность двигателя.

Схема «треугольник» часто используется в промышленных схемах, где необходим высокий пусковой момент и большая мощность, несмотря на высокие пусковые токи и более жесткие условия запуска.

Схема подключения звезда

Подключение в клеммной колодке

Принцип работы

Принцип работы схемы «звезда» в асинхронном электродвигателе основан на специфическом способе соединения обмоток статора. В этой конфигурации концы всех трех фазных обмоток объединяются в одной общей точке, называемой нейтральной или точкой звезды. Начала обмоток подключаются к соответствующим фазным проводникам сети питания.

При подключении по схеме «звезда» на каждую обмотку статора подается фазное напряжение сети, которое меньше линейного напряжения на коэффициент √3. Например, если линейное напряжение сети составляет 400 В, то фазное напряжение будет примерно 230 В (400 В / √3 ≈ 230 В). Это означает, что обмотки двигателя работают при более низком напряжении по сравнению со схемой «треугольник», где на обмотки подается полное линейное напряжение.

Из-за пониженного напряжения на обмотках двигатель в схеме «звезда» развивает меньший электромагнитный момент и меньшую мощность. Однако это имеет положительный эффект при запуске двигателя: снижается пусковой ток, уменьшается нагрузка на электрическую сеть и снижается риск перегрузки и срабатывания защитных устройств. Такой мягкий запуск важен для поддержания стабильности сети и предотвращения резких перепадов напряжения, которые могут повредить другое оборудование.

В практических применениях часто используется метод переключения с «звезды» на «треугольник». Двигатель запускается в режиме «звезда» для минимизации пусковых токов, а после достижения определенной скорости или временного интервала переключается на режим «треугольник» для работы на полной мощности и обеспечения необходимого момента на валу.

Схема «звезда» также применяется в двигателях, рассчитанных на более высокое линейное напряжение. Например, двигатель может быть рассчитан на работу по схеме «звезда» при напряжении 690 В. В таком случае при подключении к сети с линейным напряжением 400 В он должен быть подключен по схеме «треугольник» для соответствия необходимым электрическим параметрам.

Характеристики и параметры

• Напряжение на обмотках: 1/√3 (примерно 0.58) от фазного напряжения сети.
• Ток в обмотках: ниже, чем в схеме «треугольник».
• Пусковой момент: ниже, чем в схеме «треугольник».
• Мощность двигателя: ниже по сравнению с «треугольником» при одинаковом фазном напряжении сети.

Преимущества и недостатки

Преимущества:

• Меньшие пусковые токи: Это снижает нагрузку на электрическую сеть и позволяет использовать менее мощные пусковые устройства.
• Плавный запуск двигателя: Уменьшает механические напряжения на компоненты двигателя, продлевая их срок службы.

Недостатки:

• Низкий пусковой момент: Может быть недостаточным для схем с высоким моментом инерции.
• Меньшая мощность: По сравнению со схемой «треугольник» при одинаковом напряжении сети.

Типичные области применения

• Плавный запуск: Схемы, где требуется мягкий запуск без значительных механических нагрузок.
• Ограниченные пусковые токи: Системы, где необходимо минимизировать воздействие на электрическую сеть при запуске двигателя.
• Легкие и средние нагрузки: Подходит для оборудования, которое не требует высокого пускового момента, например, вентиляторы, легкие насосы и компрессоры.

Схема «звезда» используется в ситуациях, где критически важно снизить пусковые токи и обеспечить плавный запуск двигателя. Это помогает защитить как электрическую сеть, так и сам двигатель от резких механических и электрических нагрузок.

Сравнение схем «звезда» и «треугольник»

Номинальное напряжение и токи

В схеме «звезда» обмотки двигателя получают напряжение, которое составляет примерно 58% от фазного напряжения сети. Это означает, что токи в обмотках будут ниже по сравнению со схемой «треугольник». В последней каждая обмотка получает полное фазное напряжение, что приводит к более высоким токам в обмотках.

Влияние на пусковые характеристики

При подключении по схеме «звезда» двигатель запускается с меньшими пусковыми токами, что снижает нагрузку на электрическую сеть. Однако, пусковой момент в этом случае также будет ниже, что может быть недостаточным для запуска тяжелых механизмов. В схеме «треугольник» двигатель развивает более высокий пусковой момент, что позволяет запускать тяжелые нагрузки, но при этом возникают высокие пусковые токи, которые могут вызвать колебания напряжения в сети.

Эффективность работы и потери

Эффективность двигателя в схеме «треугольник» выше, так как обмотки используют полное фазное напряжение, что обеспечивает большую мощность. Тем не менее, при запуске потери будут выше из-за больших пусковых токов. В схеме «звезда» эффективность ниже, так как напряжение на обмотках меньше, но потери при запуске тоже будут ниже.

Надежность и долговечность

Двигатели, подключенные по схеме «звезда», обладают высокой надежностью и долговечностью благодаря плавному запуску, который уменьшает механические и электрические нагрузки на компоненты. Схема «треугольник», с другой стороны, может приводить к более быстрому износу компонентов из-за высоких пусковых токов и жесткого запуска.

В итоге, выбор между схемами зависит от конкретных условий эксплуатации. Схема «звезда» подходит для легких и средних нагрузок, где важен плавный запуск и снижение пусковых токов. Схема «треугольник» применяется в тяжелых промышленных условиях, где требуется высокий пусковой момент и большая мощность, несмотря на высокие пусковые токи.

Переход между схемами «звезда» и «треугольник»

Пуск с переключением с «звезды» на «треугольник»

Пуск с переключением с «звезды» на «треугольник» представляет собой метод плавного запуска асинхронного электродвигателя. На начальном этапе пуска обмотки двигателя подключаются по схеме «звезда», что снижает пусковые токи. После достижения определенной скорости или времени, переключатель автоматически переводит соединение на схему «треугольник», что позволяет двигателю работать на полной мощности.

Преимущества использования перехода

Использование перехода с «звезды» на «треугольник» сочетает преимущества обеих схем. На этапе пуска схема «звезда» обеспечивает низкие пусковые токи, снижая нагрузку на электрическую сеть и минимизируя механические удары по компонентам двигателя. После переключения на схему «треугольник» двигатель получает возможность развивать полный пусковой момент и работать на максимальной мощности.

Этот метод позволяет:

• Уменьшить пусковые токи, что снижает вероятность перегрузки электрической сети и уменьшает колебания напряжения.
• Обеспечить плавный запуск, что продлевает срок службы механических и электрических компонентов двигателя.
• Использовать двигатели большей мощности без необходимости в дорогих пусковых устройствах.

Примеры применения в реальных условиях

Переход с «звезды» на «треугольник» широко применяется в промышленности, особенно там, где требуется запускать мощные электродвигатели с минимальным воздействием на электрическую сеть. Вот несколько примеров:

1. Промышленные насосы и компрессоры: Эти устройства часто требуют высокого пускового момента для преодоления инерции и сопротивления жидкости или газа. Плавный запуск с последующим переключением на полную мощность помогает избежать гидравлических ударов и перегрузок сети.
2. Конвейерные системы: В производственных линиях, где важна стабильная и надежная работа конвейеров, метод «звезда-треугольник» позволяет обеспечить плавный запуск и равномерное распределение нагрузки.
3. Мельницы и дробилки: Оборудование, используемое в горнодобывающей и перерабатывающей промышленности, требует значительного пускового момента для начала работы. Переход «звезда-треугольник» помогает снизить механические напряжения и износ компонентов.

Схема с переключением «звезды» на «треугольник»

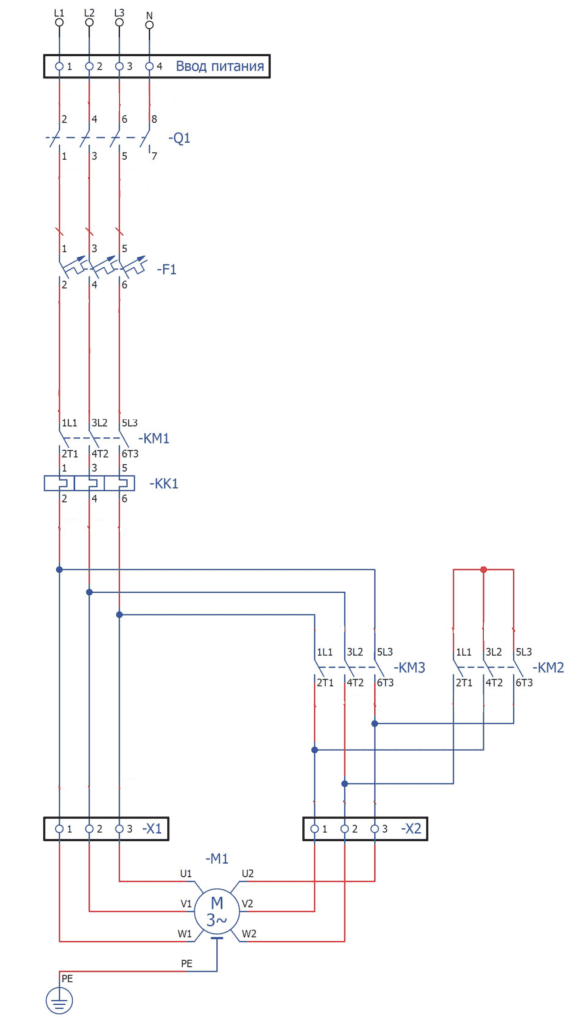

Эта схема подходит исключительно для двигателей, на шильдике которых указано «Δ/Y 660/380В». На изображении ниже показана силовая часть схемы «звезда-треугольник», использующая три электромагнитных пускателя.

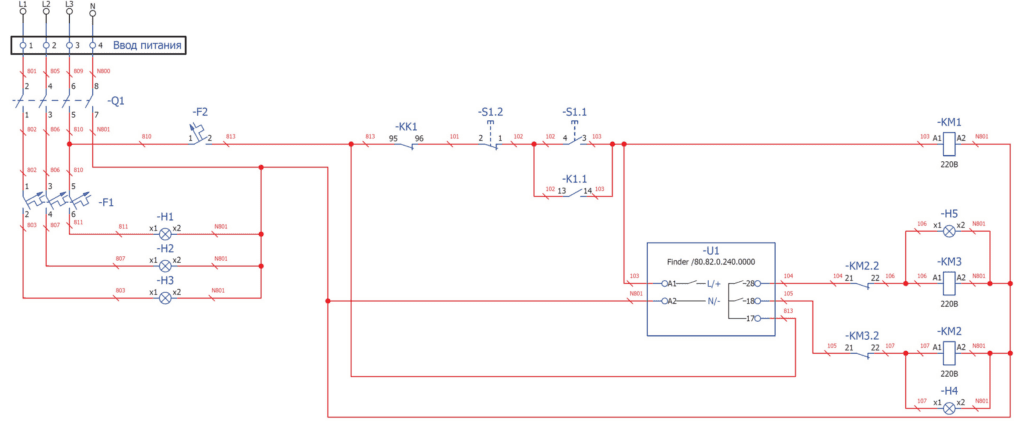

Для управления переключением со схемы «звезда» на схему «треугольник» необходимо использовать реле времени. В схеме ниже применяется реле времени Finder 80.82.

Алгоритм работы схемы переключения «звезда-треугольник»

После нажатия кнопки S1.1 запитывается катушка пускателя КМ1, что приводит к замыканию его силовых контактов. При помощи дополнительного контакта КМ1.1 реализуется самоподхват пускателя, то есть он остается включенным даже после отпускания кнопки. Одновременно на реле времени U1 подается напряжение, и его контакты 17-18 замыкаются, включая пускатель КМ2. Таким образом, двигатель запускается по схеме «звезда».

По истечении времени Т контакты реле времени 17-18 мгновенно размыкаются, после чего проходит задержка времени Tu, и замыкается контакт 17-28. В результате этого срабатывает пускатель КМ3, переключая обмотки двигателя на схему «треугольник». Нормально замкнутые контакты КМ2.2 и КМ3.2 предотвращают одновременное включение пускателей КМ2 и КМ3, что могло бы вызвать короткое замыкание.

Для защиты двигателя от перегрузки в силовой цепи установлено тепловое реле КК1. В случае перегрузки оно разомкнет как силовую цепь, так и цепь управления через контакт КК1.1, предотвращая повреждение двигателя.

Остановка двигателя происходит при нажатии кнопки S1.2, которая разрывает цепь самоподхвата и обесточивает катушку пускателя КМ1.

Таким образом, схема позволяет облегчить пуск мощного электродвигателя, сначала запуская его по схеме «звезда» для снижения пусковых токов и уменьшения просадки напряжения в сети. После достижения определенной скорости двигатель переключается на схему «треугольник» для выхода на номинальный режим работы. Время разгона двигателя устанавливается в реле времени Finder 80.82.

Таблица сравнения параметров схем «звезда» и «треугольник»

Заключение

Подключение асинхронных электродвигателей по схемам «звезда» и «треугольник» имеет свои уникальные особенности и применения. Схема «звезда» обеспечивает более мягкий и плавный запуск двигателя за счет снижения пусковых токов и напряжения на обмотках, что делает её предпочтительной для систем, чувствительных к скачкам напряжения и механическим нагрузкам. Однако она не позволяет двигателю развить полный пусковой момент и выйти на номинальную мощность.

С другой стороны, схема «треугольник» обеспечивает максимальную мощность и высокий пусковой момент, необходимый для тяжелых нагрузок и промышленных применений. Тем не менее, высокие пусковые токи могут вызывать значительные колебания в электрической сети и увеличивают механические нагрузки на компоненты двигателя, что может снижать его долговечность и надежность.

Использование метода переключения со схемы «звезда» на схему «треугольник» объединяет преимущества обеих схем, позволяя двигателю запускаться плавно с низкими пусковыми токами, а затем переходить на полную мощность. Это особенно эффективно в промышленных установках, где требуется надежный и мощный запуск двигателей.
