Где взять данные для расчётов?
Данные для расчёта конденсаторов находятся на шильдике электродвигателя. Нужны мощность, напряжение, схема соединения обмоток, КПД и $cosφ$. На картинке выше эти параметры выделены красным.
Онлайн расчёт конденсатора
Схемы подключения
Соединение перемычек в клеммной коробке

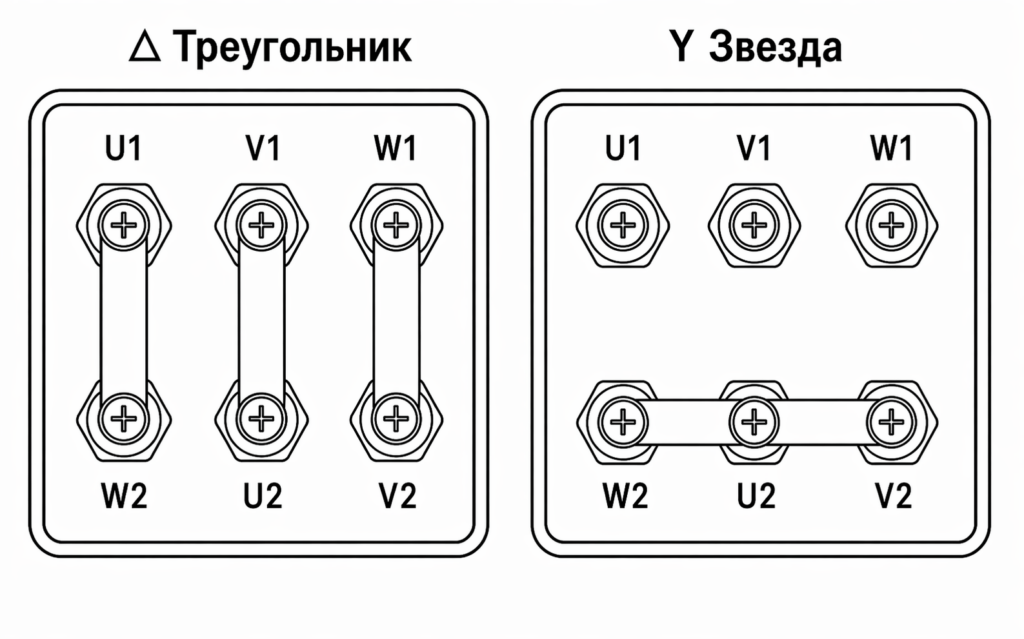

Расположение перемычек при соединении обмотки статора «Треугольником» и «Звездой».

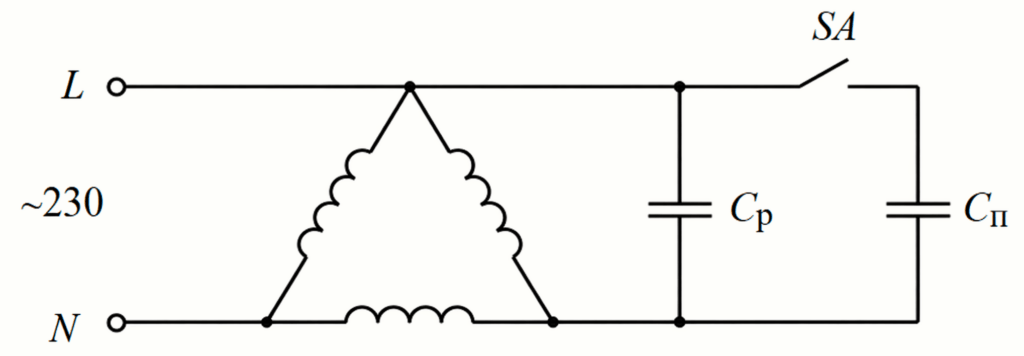

Схема включения трехфазного асинхронного двигателя в однофазную сеть (Треугольник)
- L — фаза
- N — ноль
- Ср — рабочий конденсатор, постоянно подключён в цепь
- Сп — пусковой конденсатор, подключается только на время пуска
- SA — выключатель или кнопка включения пускового конденсатора
Данная схема позволяет подключить трёхфазный электродвигатель к однофазной сети. Поскольку однофазное питание не создаёт естественного вращающегося магнитного поля, для пуска и работы двигателя применяются конденсаторы.
Рабочий конденсатор постоянно формирует фазовый сдвиг тока, необходимый для поддержания вращения ротора. Для увеличения пускового момента на время запуска дополнительно подключается пусковой конденсатор. После выхода двигателя на рабочие обороты пусковую ёмкость необходимо отключить, поскольку её дальнейшая работа приводит к увеличению тока и перегреву обмоток.

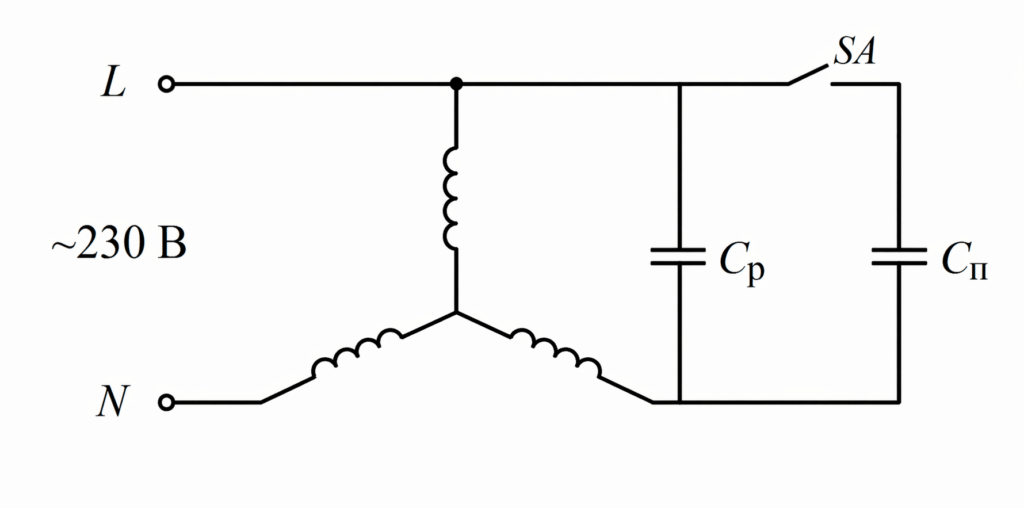

Схема включения трехфазного асинхронного двигателя в однофазную сеть (Звезда)
- L — фаза
- N — ноль
- Ср — рабочий конденсатор, постоянно подключён в цепь
- Сп — пусковой конденсатор, подключается только на время пуска
- SA — выключатель или кнопка включения пускового конденсатора
Для электродвигателей с маркировкой 120/230 В при подключении к сети 230 В следует использовать схему соединения обмоток «звезда». Это связано с тем, что каждая обмотка рассчитана на напряжение 120 В, и при прямой подаче 230 В двигатель может выйти из строя.
Соединение «звезда» обеспечивает снижение напряжения на каждой обмотке до значения, близкого к номинальному. Конденсатор $C_p$ выполняет функцию фазосдвигающего элемента, необходимого для пуска и устойчивой работы двигателя в однофазной сети.
