Калькулятор TL431
Как пользоваться инстументом?
Введите любые два значения из трёх: выходное напряжение $V_{out}$, верхний резистор $R1$ или нижний резистор $R2$. Калькулятор автоматически рассчитает недостающее значение.
Можно изменить единицы измерения рядом с полем. Для напряжения — В или мВ, для сопротивления — Ом, кОм или МОм. Рассчитанное поле подсвечивается красным, а результат дополнительно отображается на схеме. Кнопка «Очистить» сбрасывает введённые значения.

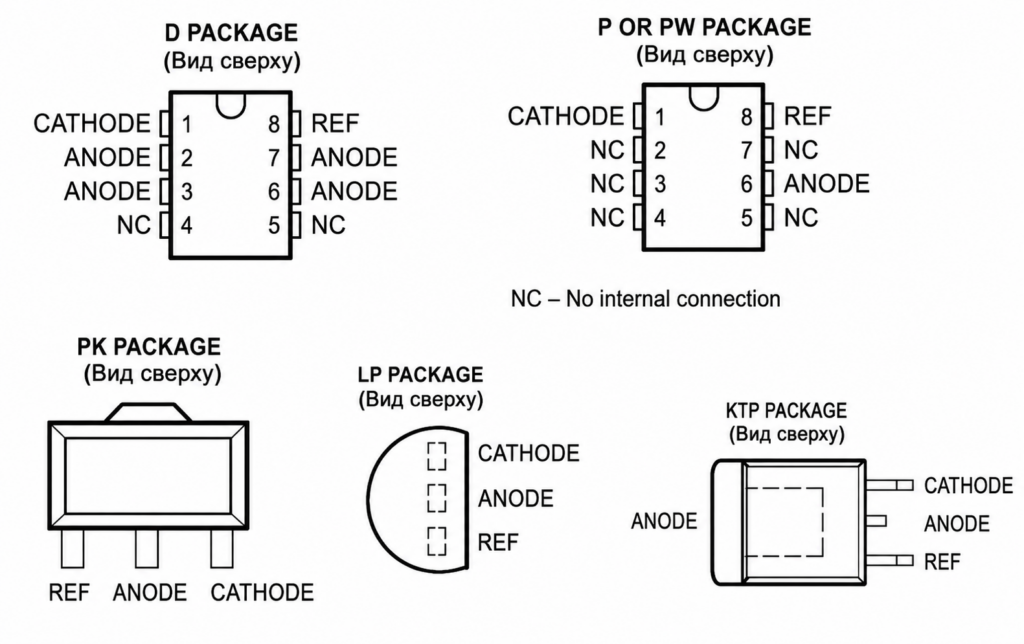

Распиновка TL431 в разных корпусах
Формула применяемая при расчётах TL431
В калькуляторе используется стандартная формула для расчёта выходного напряжения TL431 через резистивный делитель:
V_{out} = V_{ref} \cdot \left(1 + \frac{R_1}{R_2}\right)где $V_{ref}$ — опорное напряжение TL431, обычно около 2,495 В, $R1$ — верхний резистор делителя, а $R2$ — нижний резистор.
По этой формуле можно рассчитать как выходное напряжение, так и один из резисторов делителя.
