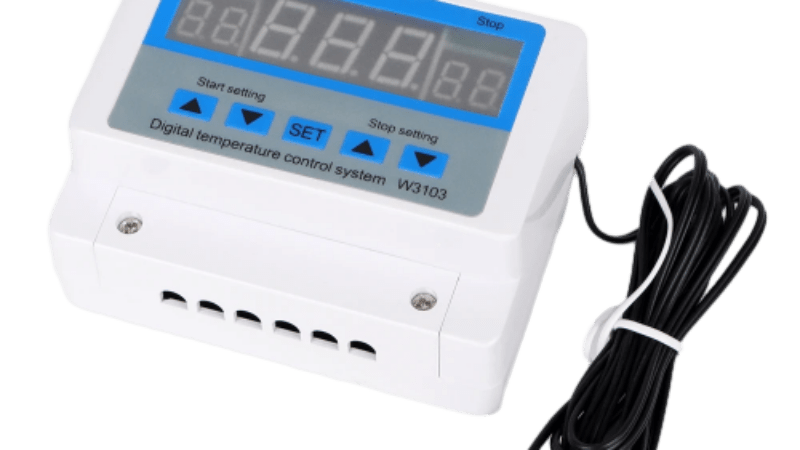

Терморегулятор XH-W3103. Руководство по эксплуатации

Описание

Универсальный терморегулятор с питанием AC 230V / DC 12V поддерживает четыре режима: контроль температуры, прерывистая работа, включение и выключение по таймеру.

Прибор измеряет температуру в диапазоне от -50 до 110°C (контроль от -19 до 99°C) и оснащен реле на 30А для работы с мощной нагрузкой. Подходит для автоматизации систем как обогрева, так и охлаждения.

Технические характеристики

• Название продукта: XH-W3103
• Входное напряжение: 230 В переменного тока/12 В постоянного тока (в зависимости от модификации)
• Вход измерения: NTC10KB3950L
• Диапазон измерения температуры: -50~110
• Выходная мощность: до 5000 Вт (в зависимости от модификации)
• Точность измерения температуры: ±0,2
• Диапазон контроля температуры: -19~99
• Габаритные размеры: 96*70*46 мм

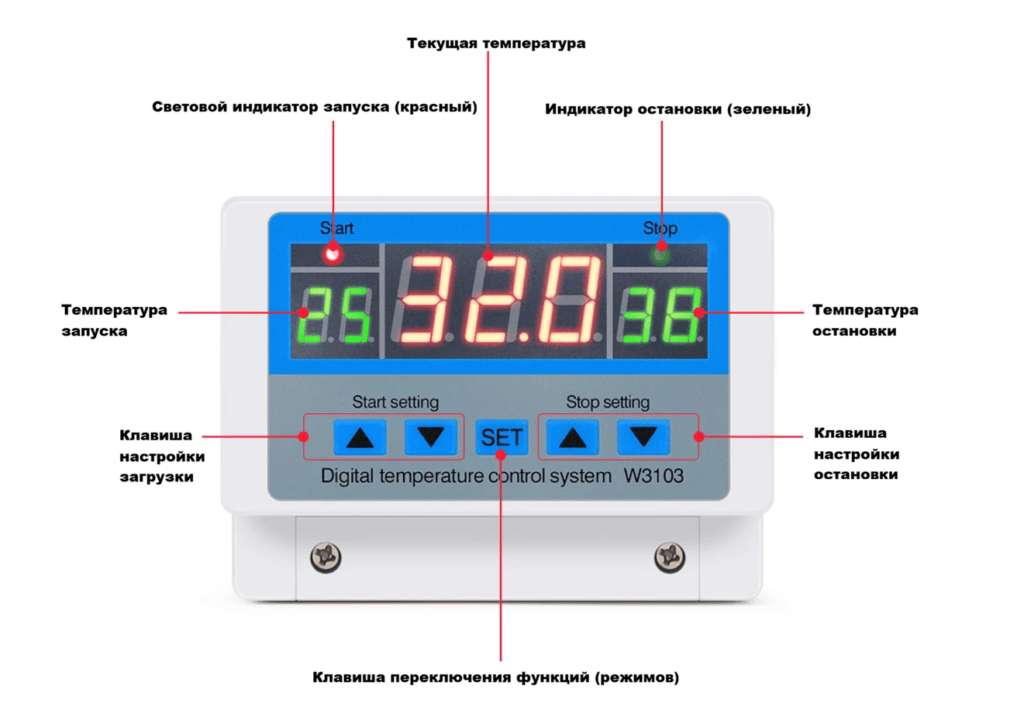

Панель управления и элементы индикации

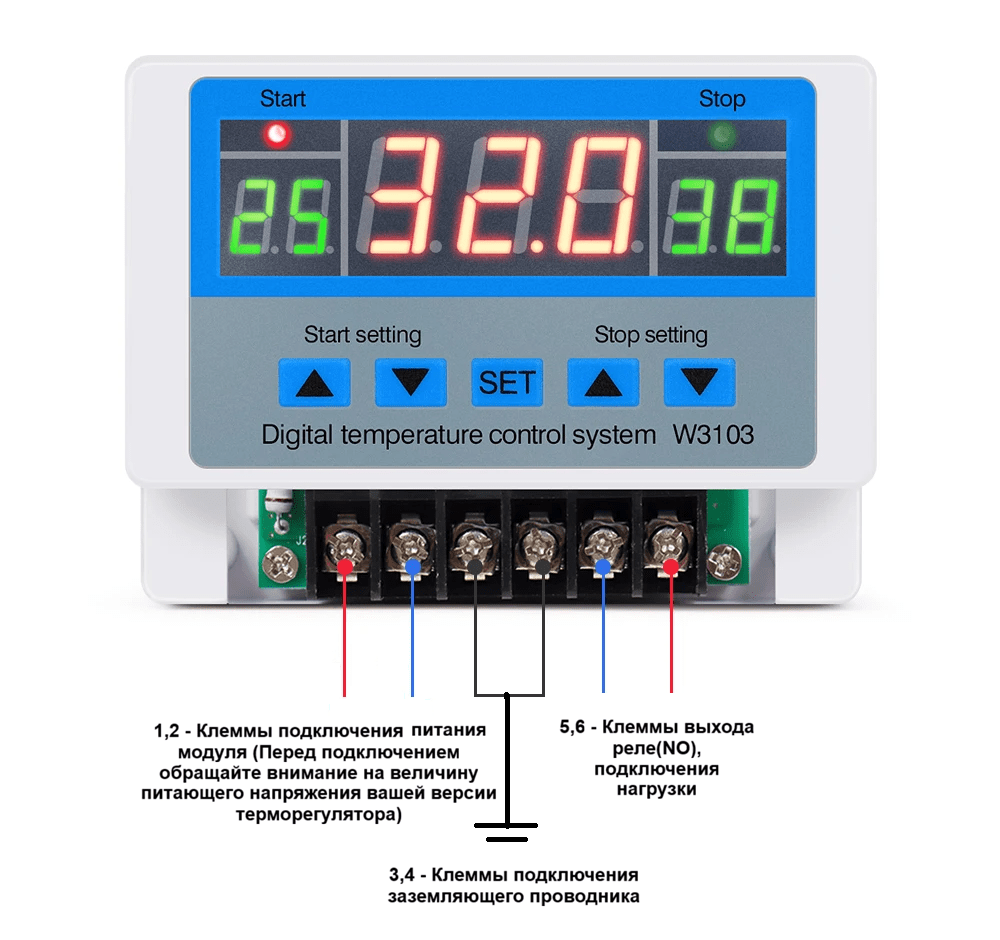

Назначение клемм прибора

1 и 2 Питание модуля. Сюда подается рабочее напряжение (12V, 24V или 230V в зависимости от версии). Соблюдайте полярность для DC(Клемма 1 + питания, клемма 2 -) .

3 и 4 Заземление. Клеммы для подключения защитного заземляющего провода.

5 и 6 Выход на нагрузку. Сюда подключается ваше устройство (нагреватель/насос). Это прямой выход, при срабатывании на этих клеммах появляется то же напряжение, что подано на вход (контакты 1-2).

Важно: Максимальный ток - 30А, но для долгой службы рекомендуется нагрузка до 20А.

Инструкция по эксплуатации

Режимы работы

Доступно четыре режима: температурный, прерывистый (F1), выключение по таймеру (F2) и запуск по таймеру (F3). Переключение осуществляется кнопкой выбора функций (SET).

Настройка значений

После выбора режима используйте кнопки ▲ и ▼ для установки нужной температуры или времени.

Калибровка температуры

Удерживайте кнопку SET 2 секунды для входа в режим коррекции. Кнопками ▲ и ▼ установите значение: если реальная температура выше отображаемой, введите отрицательное значение, если ниже — положительное.

Формула: Реальная температура = Значение до коррекции + Значение коррекции.

Установка температуры Старт/Стоп

Для настройки температуры включения используйте кнопки ▲ и ▼ в блоке «Start setting», для выключения — в блоке «Stop setting».

Сброс настроек

Удерживайте кнопки ▲ и ▼ в блоке «Stop setting» около 3 секунд для возврата к заводским установкам.

Таблица функциональных параметров

Подробное описание режимов работы

Запуск при высокой температуре (Режим охлаждения)

Установите значение температуры запуска > значения температуры остановки (когда зафиксированная температура > температуры запуска, реле замыкается и холодильное оборудование работает); (когда зафиксированная температура < температуры остановки, реле размыкается и холодильное оборудование останавливается). Например, установите температуру запуска 25 °C и температуру остановки 24 °C, как показано на рисунке выше. Если фактическая температура установлена на уровне 24.52, реле замкнется, и холодильная установка начнет работу.

Запуск при низкой температуре (Режим нагрева)

Установите значение температуры запуска < значения температуры остановки (когда зафиксированная температура < температуры запуска, реле замыкается и нагревательное устройство работает); (когда зафиксированная температура > температуры остановки, реле размыкается и нагрев прекращается). Например, установите температуру запуска 25 °C и температуру остановки 30 °C: если текущая температура < 25 °C, реле замкнуто, красный свет включен (устройство начинает нагрев); если текущая температура > 30 °C, реле разомкнуто, горит зеленый свет (оборудование прекращает нагрев).

Прерывистый режим работы

Если вы хотите, чтобы устройство работало 1 минуту, останавливалось на 1 минуту и продолжало этот цикл, как это настроить? Сначала нажмите кнопку SET, чтобы переключиться в режим F1, нажмите кнопки «вверх» и «вниз» левого блока (Start), чтобы установить значение 1, а затем нажмите кнопки «вверх» и «вниз» правого блока (Stop), чтобы также установить значение 1. После завершения настройки термостат будет работать 1 минуту, останавливаться на 1 минуту и продолжать цикл.

Режим выключения по таймеру

F2 — это режим выключения по таймеру. Если другие рабочие режимы недоступны, нажмите клавишу Set, чтобы переключиться на F2. Режим можно настроить, как показано на рисунке выше: левое окно — 02, правое окно — 04. Это означает, что термостат начнет обратный отсчет и выключится через 2 часа 4 минуты.

Режим запуска по таймеру

F3 — это режим запуска по таймеру. В этом режиме другие рабочие режимы недоступны. Нажмите клавишу Set, чтобы переключиться на F3. Режим можно настроить, как показано на рисунке выше: левое окно — 05, правое окно — 20. Это означает, что термостат начнет обратный отсчет и включится через 5 часов 20 минут.

Калибровка температуры

При включенном питании удерживайте кнопку настройки более 3 секунд, чтобы войти в экран калибровки температуры, который по умолчанию отображает 0.0 и имеет диапазон от -10 °C до 10 °C. Нажмите правую группу клавиш «вверх» и «вниз», чтобы настроить желаемое значение коррекции.
