Реле времени / T3231 AC110-220V DC 12/24V цифровое циклическое реле времени

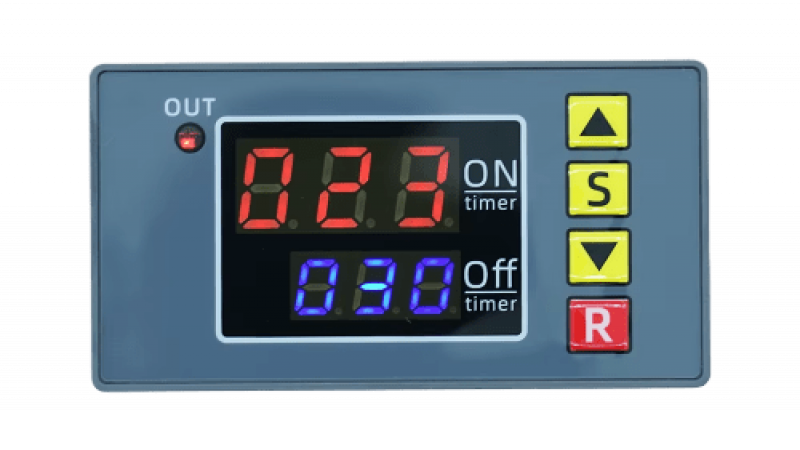

T3231 AC110-220V DC 12/24V цифровое циклическое реле времени

Технические характеристики

Наименование: Модуль реле времени с цифровым дисплеем T3231
Материал: Пластик + металл

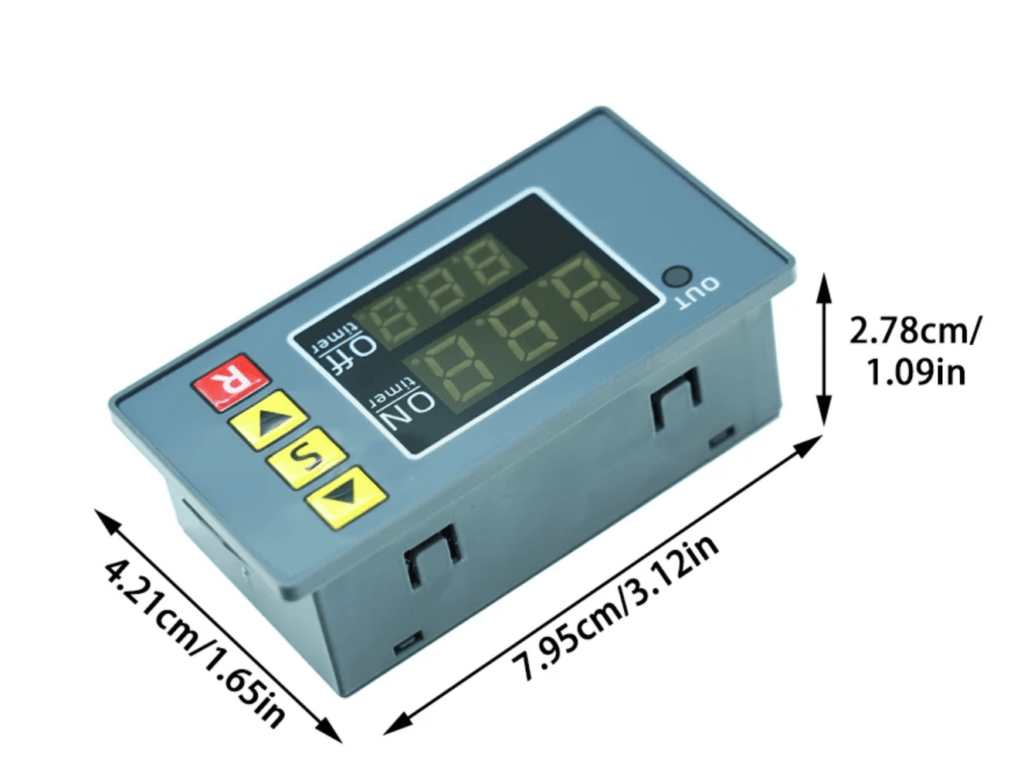

Размеры:
- Панель дисплея: 79 мм * 43 мм
- Монтажные размеры: 71 мм * 40 мм * 24 мм
Цвет: Черный

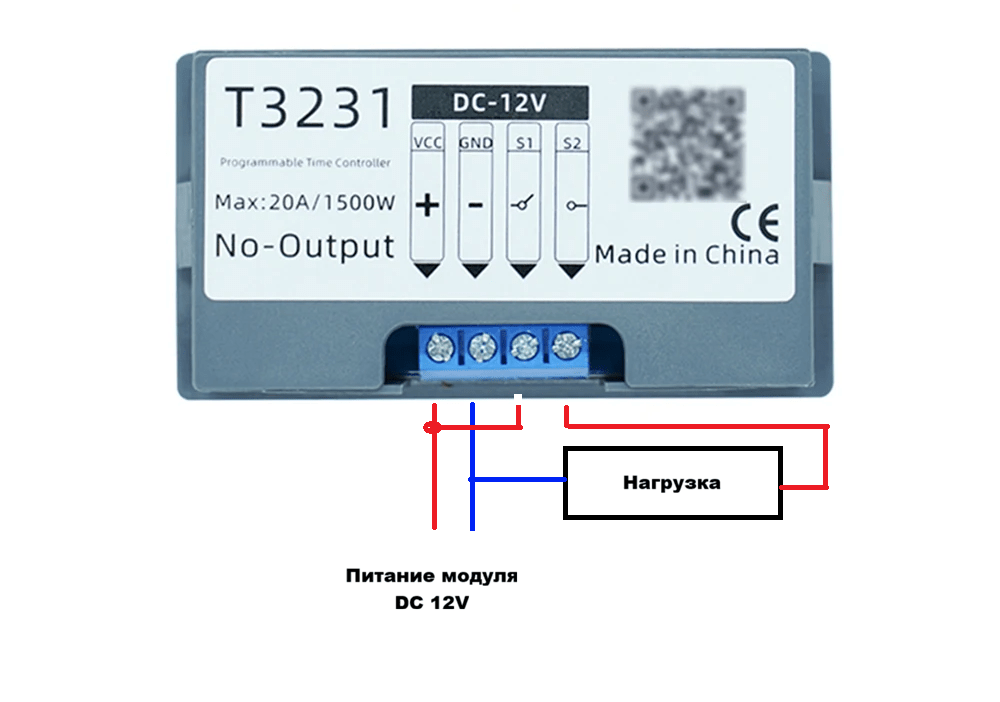

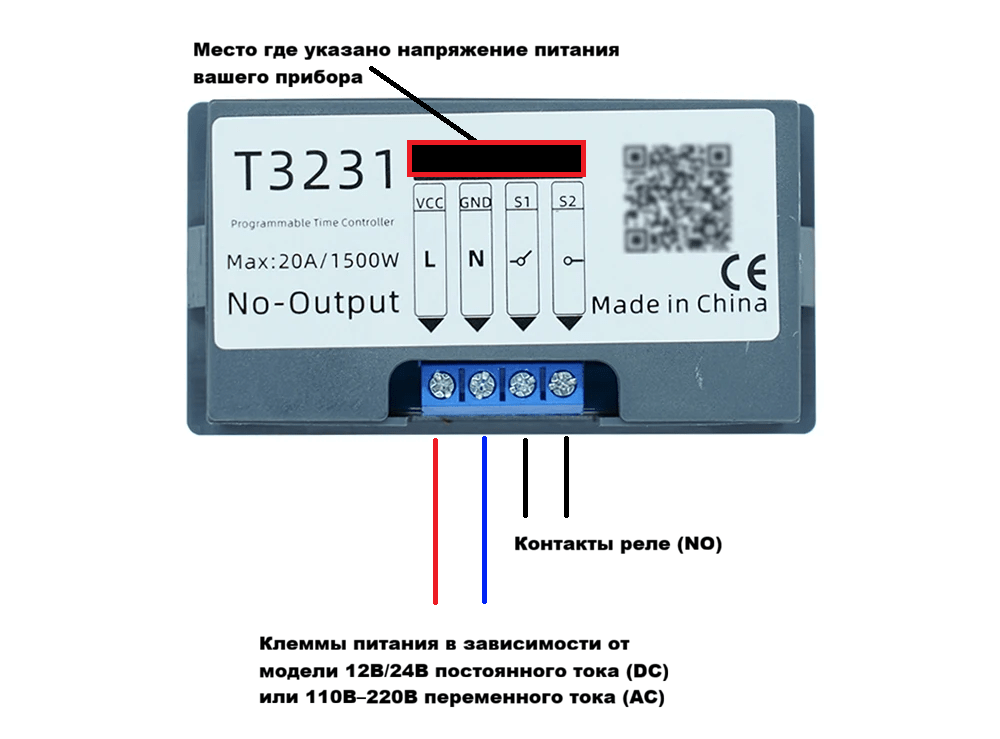

Питание системы: В зависимости от модели поддерживает 12В/24В постоянного тока (DC) или 110В–220В переменного тока (AC)
Диапазон времени: 0–999 сек / 0–999 мин / 0–999 ч
Максимальный рабочий ток: 20 А
Максимальная мощность: 1500 Вт

Установка времени

Нажмите один раз кнопку SET для входа в режим установки времени. Красный цифровой индикатор начнёт мигать. С помощью кнопок «плюс» и «минус» отрегулируйте заданное время T1. После установки T1 коротко нажмите кнопку SET снова — индикатор начнёт мигать, затем кнопками «плюс»/«минус» установите время T2. После установки T2 снова нажмите кнопку SET — система автоматически сохранит установленное время в памяти. Либо подождите 6 секунд (обязательно подождите 6 секунд), после чего модуль сам запомнит и сохранит данные.

Настройка прибора

Перед первым использованием предупредите пользователя, что после установки параметров необходимо подождать 6 секунд. Через 6 секунд модуль автоматически сохранит настройки в памяти.

Программируемые параметры прибора

Удерживайте кнопку SET, чтобы войти в режим настройки параметров. Доступны две группы параметров на выбор: P0, P1. Короткими нажатиями SET в этом режиме переключайтесь между P0 и P1. В параметре P0 с помощью кнопок «плюс»/«минус» можно установить единицы измерения времени задержки. В параметре P1 с помощью кнопок «плюс»/«минус» можно установить режим работы.

Код	Описание режимов
P0–0	Единицы измерения времени T1: секунды
P0–1	Единицы измерения времени T1: минуты
P0–2	Единицы измерения времени T1: часы
P1–0	Реле замыкается на время T1, затем размыкается (разовая задержка).
P1–1	Реле разомкнуто время T1, затем замыкается (разовая задержка).
P1–2	Реле замыкается на время T1, затем размыкается на время T2, после чего работа прекращается.
P1–3	Реле разомкнуто время T1, затем замыкается на время T2, после чего работа прекращается.
P1–4	Цикл: Реле замыкается на T1, размыкается на T2 (бесконечный повтор).
P1–5	Цикл: Реле размыкается на T1, замыкается на T2 (бесконечный повтор).
