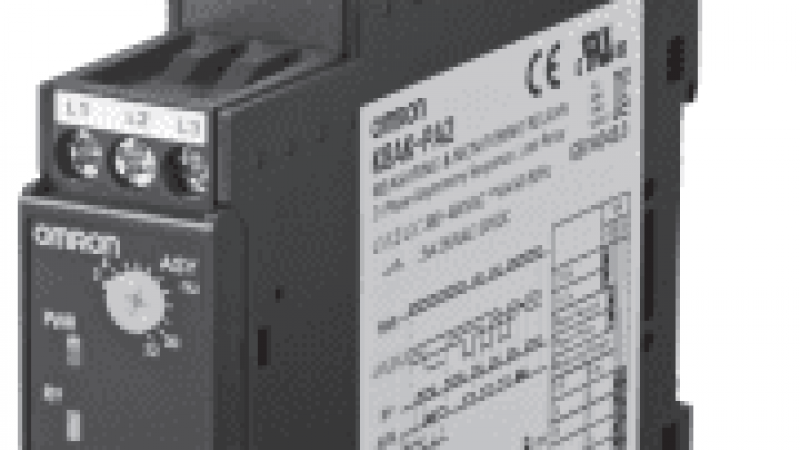

Трехфазное реле контроля и обрыва фаз K8AK(руководство по эксплуатации)

Поделится:

Содержание▼

Преимущества

Реализация автоматической защиты от перенапряжения и перегрузки для защиты подключенных устройств.
Возможность настройки чувствительности и задержки срабатывания реле для оптимизации работы прибора под конкретные условия использования.
Использование технологии микроконтроллеров для обеспечения точности и стабильности работы прибора.
Поддержка множества языков интерфейса для удобства работы в различных регионах мира.
Встроенная защита от короткого замыкания для предотвращения повреждения прибора и источника питания в случае неисправности подключенных устройств.
Удобная возможность монтажа на DIN-рейку для установки в шкафах и панелях управления.

Одиночный монитор K8AK 3-фазный источник питания с 3 или 4 проводами.

Реле контроля можно использовать для контроля 3-фазных источников питания с 3 или 4 проводами, просто изменив настройки DIP-переключателя.

Характеристики

Входная частота	50/60 Гц
Перегрузочная способность	Непрерывный вход при 115 % от максимального входа, 10 с при 125 % (до 600 В переменного тока)
Изоляционное сопротивление	20 МОм мин. Изоляционное сопротивление Между внешними клеммами и корпусом Между входными клеммами и выходными клеммами
Диэлектрическая прочность	2000 В переменного тока в течение одной минуты Между внешними клеммами и корпусом Между входными клеммами и выходными клеммами
Помехоустойчивость	Клемма питания 1500 В, общий/нормальный режим Шум прямоугольной формы с шириной импульса ±1 мкс/100 нс и временем нарастания 1 нс
Виброустойчивость	Частота: от 10 до 55 Гц, одинарная амплитуда 0,35 мм 10 разверток по 5 минут в направлениях X, Y и Z
Ударопрочность	100 м/с2, по 3 раза в 6 направлениях по 3 осям
Степень защиты	Клеммы: IP20

Схема подключения

Примечание:

1.Не подключайте ничего к клеммам, выделенным серым цветом.
2.Используйте рекомендуемые наконечники, если вы используете витые провода.

Пример подключения

Предназначение регулировок и индикаторов

Индикатор	Значение
Индикатор мощности (Питание: зеленый)	Горит при подаче питания*
Статус реле индикатор (РИ: желтый)	Горит, когда реле работает (нормально горит).
Индикатор тревоги (ALM: красный)	Индикатор ошибки напряжения асимметрии Индикатор мигает, указывая на состояние ошибки после того, как входной сигнал превысил установленное значение во время отсчета времени работы.

Методы эксплуатации K8AK.

Вход.

Для корректной работы блока необходимо правильно подключить его к электросети, используя контакты L1, L2 и L3 для трехфазного трехпроводного режима или L1, L2, L3 и N для трехфазного четырехпроводного режима, в зависимости от выбранного режима, настроенного с помощью контакта 2 на DIP-переключателе.
Не забывайте проверять совпадение настроек DIP-переключателя и проводки, чтобы избежать неправильной работы блока.
Для правильной работы устройства необходимо также обеспечить правильную последовательность фаз. Проверьте, что фазы подключены в правильной последовательности, иначе устройство может не работать нормально.

Выход.

Клеммы 11, 12 и 14 являются выходными клеммами для SPDT.

Используйте рекомендуемые наконечники, если вы используете витые провода.

Настройка

Асимметрия

Для корректной настройки уровня асимметрии рекомендуется использовать ручку уровня асимметрии (ASY), которая позволяет установить диапазон от 2% до 22% от номинального входного сигнала. При настройке необходимо следить за тем, чтобы последовательность фаз была подключена правильно, иначе устройство не будет работать нормально. Для примера, модель K8AK-PA1 с отключенным контактом 2 (трехфазный, трехпроводной режим) и отключенными контактами 3 и 4 (номинальное напряжение 200 В) имеет номинальное входное напряжение 200 В переменного тока, а диапазон настройки составляет от 4 до 44 В. При установке ручки ASY на 10%, рабочее напряжение асимметрии составляет 20 В, и аварийный сигнал будет выдан, если разница между минимальной и максимальной фазами для двух из трех фаз превысит 20 В. Помните, что правильная настройка уровня асимметрии поможет обеспечить надежную работу устройства и защитить электрические системы от неисправностей.

Рабочее время

Время работы устанавливается с помощью ручки времени работы (T).
Время работы можно установить в диапазоне от 0,1 до 30 с.
Если вход превышает установленное значение асимметрии, индикатор тревоги начнет мигать в течение установленного периода, а затем будет гореть постоянно.
